名称:污水提升一体化泵站

产品简介:
污水提升一体化泵站的简体采用先进的强化玻璃钢(GRP)铸造而成。泵站主体由GRP井筒、水泵、管道、阀门、传感器、控制系统和通风系统等部件组成。进水管可根据要求设置粉碎性格栅。
    推荐星级:5星
    订购热线:400-8706-067

      产品介绍

      1)污水提升一体化泵站技术是一种集成化,综合水泵、泵站技术、控制系统以及远程监控技术的一体化技术,由同一家供应商设计、制造、安装、调试及维护。对于客户来说提供了极大的便利。

      2)筒体采用新型缠绕玻璃钢、玻璃纤维增强复合材料,具有质量轻、强度高、高防腐等特点。

      3)对比传统混凝土泵站优势更加突出,成为将来中小型泵站建设的一个趋势。势必在城市排涝、市政雨水泵站建设中承担突出的作用。

      产品参数

      以下参数仅供参考,如果需要其他型号的产品,请联系客服

      名称污水提升一体化泵站型号DNRP
      筒直径2000-4200mm井筒高度2000-12000mm
      泵站流量1900-72000m3d泵流量150-200m3h
      有效容积0.4-128m3启停次数7~25次/h
      液位高度0.15-12h水泵数量2-4个
      重量300-10000kg筒体材质玻璃钢、不锈钢、碳钢

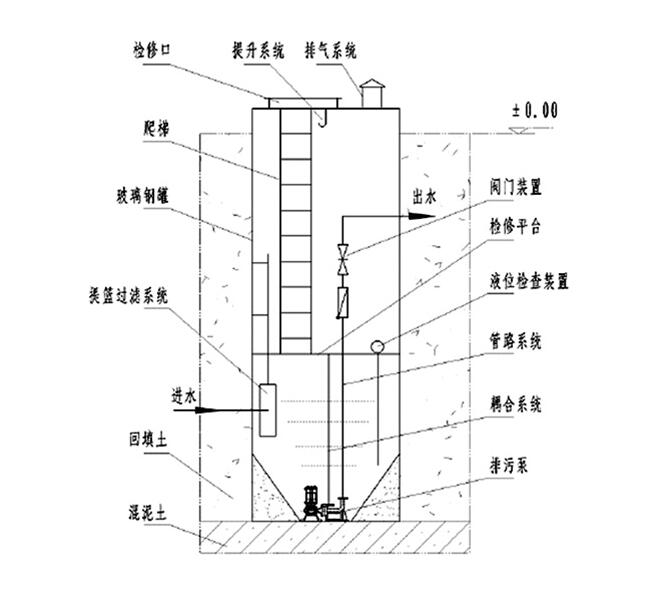

      产品结构


      1.防滑顶盖

      顶盖采用不锈钢制成。可加装防盗安全锁,也可加气动弹簧,便于打开。

      2.泵站上盖

      采用玻璃钢制成,带安全格栅、通风排气管和扶手。

      3.玻璃钢筒体

      连续缠绕加强玻璃纤维筒体。优化设计,通过计算机控制缠绕走向和厚度,确保厚度均匀并达到设计要求。质量稳定优良,出厂前进行100%防渗漏试验,确保无泄漏。

      4.吊耳

      外部一体化吊耳易于安装。

      5.配套水泵

      配套性能优越的潜水污水泵,在设计负荷范围内,无振动和气蚀现象,运行平稳。泵的所有旋转部件(包括电机)在制造时均进行动、静平衡实验。泵运转噪音低于80dB(A)。

      自耦安装的潜污泵,配备有出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵经过导轨引导能够在泵坑顶部和自耦底座之间自由滑动。 水泵与藕合底座的密封为金属与金属之间的连接并由辅助橡胶圈密封。

      6.压力管路

      管路材料为不锈钢304。所有管路在出厂前均通过压力测试,以防泄漏。

      7.服务平台

      检修时为方便关闭阀门,泵站内置服务平台。

      8.液位传感器

      预制泵站采用压力传感器,实现泵站液位自动控制运行。

      9.智能底部设计

      经设计的预制泵站智能化底部采用下凹式结构,可抵抗地下水的压力而不变形,同时只允许少量的污水停留在泵坑,当泵再次启动时,泵坑附近的大流速可以达到自清洁的效果,免除了人工清淤。

      10.控制柜

      配合各种智能传感器,可以实现无人值守、编程控制和远程控制。可实现以下控制功能:日常放空泵站,防止沉淀;防抱死功能;防止浮渣。

      11.混凝土底板

      设计适合尺寸的混凝土底板抗浮。混凝土底板预埋地脚螺栓,用于预制泵站吊装入坑后的固定。混凝土底板可由安装方预制,可以在现场基坑直接浇筑。

      产品特点

      1.施工周期短:两周内您就能完成包括挖掘、回填、压实、连接、渗漏测试、控制系统安装、试运行、终调试和所有的工序。

      2.防渗漏性能强:筒体使用计算机控制井筒缠绕,一次成型集成度高,防渗漏、裂缝。

      3.一体化集成设计:对泵站水里的部件,整体粉碎性格珊通风系统都进行整体集成化设计 。

      4.CDF分析:采用流体动力学设计,自动清洗,防止堵塞。

      5.强度分析测试:每个产品出厂前都进行强力分析测试,确保产品的安全可靠。

      6.智能控制系统:无需专人值守,GPRS远程监控系统,随时随地知道泵站运行情况。


      水泵的选择:一般不宜少于2~3台

      型号不宜太多,1~2种即可

      扬程要求:集水池平均水位至出水池最高水位。

      集水池容积:不小于最大一台泵30S出水量。

      要免集水池内产生旋涡、涡流。

      出流设施:出流井、出流管、超越管、排出囗。

      格栅:宽度不小于进水渠宽度2倍,间隙50~100mm

      产品实物图

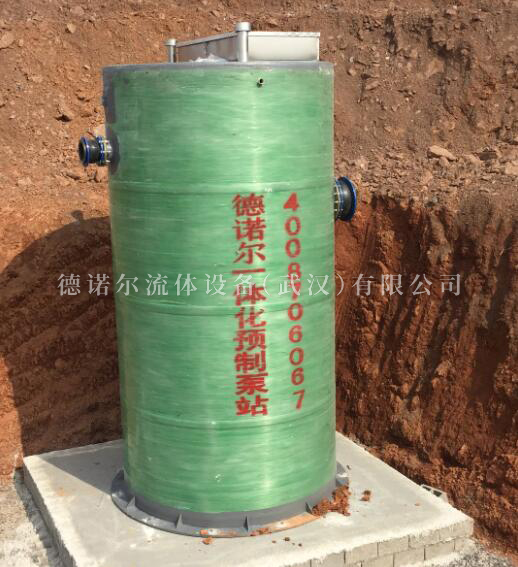

      玻璃钢一体化预制泵站

      玻璃钢一体化预制泵站

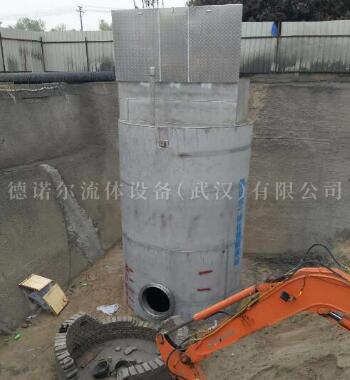

      不锈钢一体化预制泵站

      不锈钢一体化预制泵站
