名称:一体化城市防涝泵站

产品简介:
一体化城市防涝泵站采用全地埋式建造,拥有占地面积小、安装维修简便、管理便捷对环境友好等一系列优点。
一体化城市防涝泵站广泛使用在市政工程、铁路公路、下立交等场合雨污水收集提升排放,以及原水取水等。
产品特点:
地埋式安装占地面积小,环境友好;
按需建设,量身定做,降低成本;
远程观察,无人值守;
    推荐星级:5星
    订购热线:400-8706-067

      产品参数

      名称一体化城市防涝泵站型号
      DNRP
      筒直径2000~4200mm井筒高度2000~12000mm
      泵站流量1900~72000m³/d泵流量150~200m³/h
      有效容积0.4~128m³
      启停次数7~25次/小时
      水泵数量2~4个
      重量286~9646KG

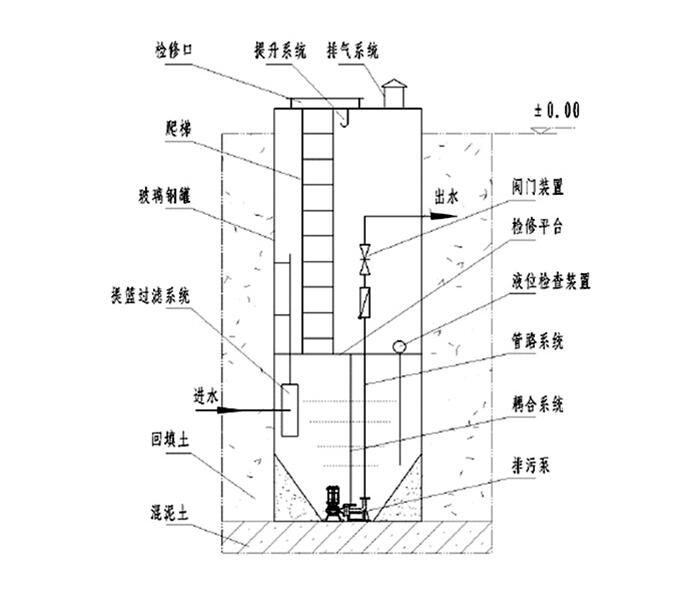

      产品结构

      产品结构


      防滑顶盖:顶盖采用不锈钢制成。可加装防盗安全锁,也可加气动弹簧,便于打开。

      泵站上盖:采用玻璃钢制成,带安全格栅、通风排气管和扶手。

      玻璃钢筒体:连续缠绕加强玻璃纤维筒体。优化设计,通过计算机控制缠绕走向和厚度,确保厚度均匀并达到设计要求。质量稳定优良,出厂前进行防渗漏试验,确保无泄漏。

      吊耳:外部一体化吊耳易于安装。

      配套水泵:配套性能优越的潜水污水泵,在设计负荷范围内,无振动和气蚀现象,运行平稳。泵的所有旋转部件(包括电机)在制造时均进行动、静平衡实验。泵运转噪音低于80dB(A)。自耦安装的潜污泵,配备有出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵经过导轨引导能够在泵坑顶部和自耦底座之间自由滑动。 水泵与藕合底座的密封为金属与金属之间的连接并由辅助橡胶圈密封。

      压力管路:管路材料为不锈钢304。所有管路在出厂前均通过压力测试,以防泄漏。

      服务平台:检修时为方便关闭阀门,泵站内置服务平台。

      液位传感器:一体化城市防涝泵站采用压力传感器,实现泵站液位自动控制运行。

      智能底部设计:智能化底部采用下凹式结构,可抵抗地下水的压力而不变形,同时只允许少量的污水停留在泵坑,当泵再次启动时,泵坑附近的大流速可以达到自清洁的效果,免除了人工清淤。

      智能控制柜:配合各种智能传感器和进口零配件,可以实现无人值守、编程控制和远程控制。可实现以下控制功能:日常放空泵站,防止沉淀;防抱死功能;防止浮渣。

      产品特点

      按需求定制:每一套一体化城市防涝泵站都是根据客户提供的参数设计,以保证泵站的运行工况满足使用需求。

      设计先进:采用CFO流场计算,使得尽可能把淤泥等固体颗粒排出设备

      工控设计:采用施耐德电气,触摸屏设计,含通讯RS485接口。泵站应具备手动控制、自动控制和远程检测功能,不同控制方式之前应可以自由切换。

      新型材质:泵站筒体结构由纤维缠绕玻璃钢(GRP)制成,采用意大利VEM公司设备,全自动化控制连续缠绕成型,确保厚度均匀并且达到设计的刚度,质量稳定优良。

      配件标准:所有配件都在工厂内设计、制造完成,包括压力管道、检修平台、进出水管等。出厂前进行严格的调试保证泵站的可靠性。

      高度集成:泵站作为一体化设备,成套提供:泵站筒体、压力管道、检修平台、检修爬梯、栅过滤装置、耦合系统、泵提升系统、通风装置、防滑井盖、照明系统等。

      外形美观:泵站全部埋于地下,地面只留有检修孔和控制箱,也可选配景观式管理房置于附近与周围环境相协调。

      成本节约:泵站为成套供应,所有内部安装调试工作在工厂内完成,现场只需将泵站整体组装极大的减少了土建施工周期的工程成本,降低了业主的整体投资。

      使用寿命:泵站筒体材质为玻璃钢材质,内部配件使用SUS304和热镀锌等防腐材质。无需专人保养,正常使用寿命可达7年以上。

      检修方便:水泵和提篮格栅全部配有导轨,检修时可以快速的拆除和安装。

      功能扩展:预留通讯接口,方便客户集中化管理。


      一体化城市防涝泵站是提升污水,雨水,饮用水,废水等提升排水的装置,由工厂集中设计、制造、组装后运至现场安装的交钥匙新型环保新一代泵站。

      一体化城市防涝泵站高度集成了泵站筒体、压力管道、检修平台、检修爬梯、格栅过滤装置、耦合系统、泵提升系统、通风装置、防滑井盖、照明系统等,因为泵站全部埋于地下,确保外形美观,与周边环境相协调,且可大幅度节约土建施工周期和工程成本,降低业主的整体投资。

      污水从管道进入泵站进水管路,水中附带的淤泥和固体杂物物将被粉碎型格栅切割成细小形状,接着污水和被粉碎的杂物将一起被德诺尔研制的双吸潜污泵抽取推进到出水管,并排放到最近的污水处理厂。期间智能反冲洗阀彻底清除漂浮物和沉积物,将含有气体的液体一并抽出,解决沉积物和臭气问题。


      注意事项

      1、普通生活污水的提升及各种污水的提升与排放,新建筑物使用前必须清除干净管道内的建筑垃圾。

      2、污水的PH值范围为( PH值~2) 。

      3、污水的温度在0-40"C之间。

      4、电源为380V( 土5%) ,50Hz。

      5、污水的密度运1600kg/m2 0

      6、可排出能在污水管道中自由流动的所有杂物。

      7、设备在小于运90%湿度的环境中工作。

      基坑开挖

      1、根据现场实际条件确定泵站基坑开挖和支护施工方案;

      2、基坑开挖和支护要根据现场的土质并给合相关施工规范而定;

      3、须按照相关施工规范对基坑的内侧进行足够的支护措施,以防止塌方的发生;

      4、在基坑开挖和支护的同时,要在基坑内装设潜水泵以便把坑内的积水或地下水抽掉;

      5、在基坑开挖和支护完成后,要用C30的混凝土在基坑底部浇厚度约为100mm的垫层;

      6、垫层完成后,在垫层的基础上浇注泵站的基础,该基础具体尺寸及布筋要求见混凝土基础图;

      7、待基础的强度达到70%时,方可以进行泵站罐体的安装。


      调试前应进行下列检查:

      1、安装、设置是否正确,并应检查是否符合设计要求。

      2、可能产生真空的管路,真空破坏阀应有足够的过滤面积。动作应准确可靠。

      3、进、出水管路上的阀门应完全开启,其它装置均应处于正常工作状态。 供电电源容量、电压等级、电气保护装置应满足所安装的机电设备要求泵站调试按国际相关施工验收规范进行,分段进行调试。

      泵调试时应符合下列要求

      1、一体化城市防涝泵站的安装、设置是否正确,并应检查是否符合设计要求。

      2、转子及各运动部件应运转正常,无异常声响和摩擦现象。

      3、附属系统的运转正常,管道连接应牢固无渗漏。

      4、泵的安全保护和电控装置及各部分仪表均应灵敏、正确、可靠。泵站采用快速闸门断流且其下游侧另设有事故闸门时,应调整其自动控制的联动配合时间,满足机组保护的设计要求,现场操作和远方控制应可靠。


      泵站控制设备的显示功能应符合下列规定:

      1、重力管网泵站参量正确显示指标包括:实际液位、启停液位、运行时间、泵送流量。

      2、压力管网泵站参量正确显示指标包括:进出口压力、设定压力、运行时间、泵送流量、水泵转速、电流、能耗。

      3、重力管网状态正确显示指示包括:水泵运行和故障、超低、超高和溢流液位。

      4、压力管网状态正确显示指标包括:水泵运行和故障、进口缺水、出口超低和超高压力。

      应定期检查控制柜防水、防潮等。

      应每年进行水泵、格栅、阀门、控制柜等主要设备和泵站整体外观检查。机电设备、管配件每一年应进行一次除锈、油漆等处理。水泵经维修后,其流量不应低于设计流量的90%,泵站机组完好率应达到90%以上,汛期雨水泵站机组的可运行率达到98%以上。

      日常运行中对泵站巡视检查的内容应符合以下规定

      1、一体化城市防涝泵站的运行电流、电压是否正常。

      2、水泵的运行的噪声及振动是否正常。

      3、泵站的出水量是否正常。

      4、泵站内的液位控制是否正常。

      5、提篮格栅内的垃圾是否达到一定的数量,否则要吊起进行清理。

      6、一体化城市防涝泵站的液面上是否漂浮着大量的漂浮物,否则要进行清理。

      7、定期紧固检查控制柜、中转电箱内的电缆接线端子,如发现存在发热变色的情况则进行相应的处理。

      产品实物图

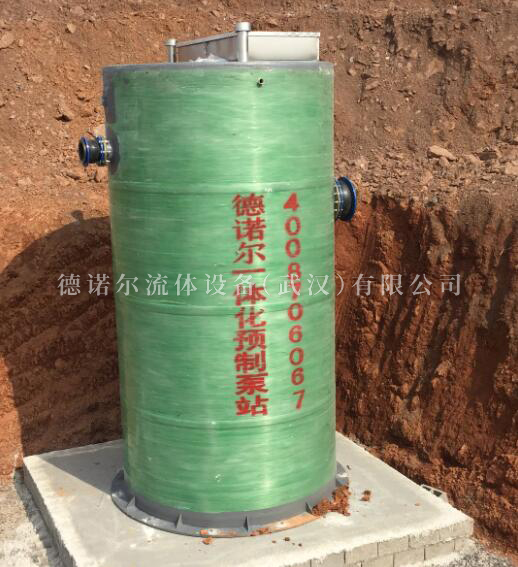

      玻璃钢一体化预制泵站

      玻璃钢一体化预制泵站

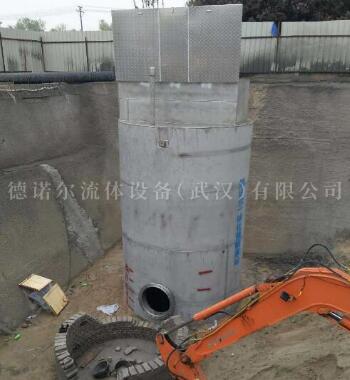

      不锈钢一体化预制泵站

      不锈钢一体化预制泵站


      1、一体化城市防涝泵站可以根据客户要求的材质、尺寸进行定制,具体价格以实际询价为准。

      2、我们可以根据您提供的图纸进行定制。

      3、产品包装可以按您的要求进行定做。

      4、产品定制需要您提供完整的参数和数据尺寸以及使用工况等。
