名称:地埋式一体化污水提升泵站

产品简介:
地埋式一体化污水提升泵站的特点:
1、节能:不会造成缠绕和堵塞,且延长了使用寿命。
2、环保:污水在箱体内属密封状态,储存和排放时不外溢、无臭味,保护周边环境。
3、节省空间:设备设计精巧占地面积小,节省了使用空间。
4、节省人力:污物与污水先分离,再一起排出,无沉淀、免清掏,维护方便。
    推荐星级:5星
    订购热线:400-8706-067

      产品介绍

      地埋式一体化污水提升泵站是通过水泵为水提供势能和压能,解决无自流条件下排灌、排污的常用设备。

      市政排水地埋式一体化污水提升泵站可以根据客户需求在我工厂预制,安装完毕后出厂。地埋式一体化污水提升泵站的井筒采用先进的材料定制生产,内部包括水泵、格栅、管路、阀门、仪表、控制设备、以及维修设施等,最大程度确保系统的成本效益及运行可靠性。无论是在城市内涝防治还是雨水、污水收集处理等领域都有着出色的表现。

      在两个星期之内,我们就能完成包括挖掘、回填、压实、连接、泄漏测试、控制系统安装、试运行、最终调试和文件记录所有的工序。这将节省大量的泵站安装时间,省时比例达到80%。更重要的是,能解决传统泵站渗漏和腐蚀、水泵故障、淤泥沉积、环境污染、维护频繁和成本高昂等一系列问题。

      产品参数

      以下参数仅供参考,如果需要其他型号的产品,请联系客服

      名称市政排水地埋式一体化污水提升泵站型号DNRP
      筒直径2000-4200mm井筒高度2000-12000mm
      泵站流量1900-72000m3d泵流量150-200m3h
      有效容积0.4-128m3启停次数7~25次/h
      液位高度0.15-12h水泵数量2-4个
      重量300-10000kg筒体材质玻璃钢、不锈钢、碳钢

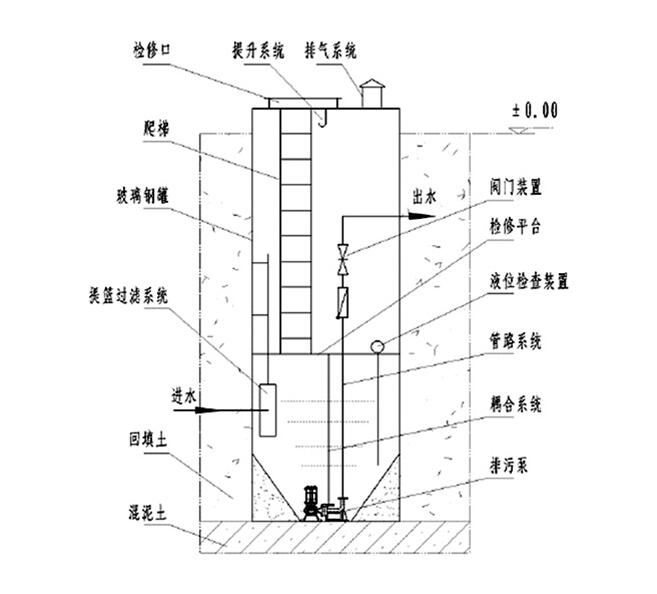

      产品结构


      1.防滑顶盖

      顶盖采用不锈钢制成。可加装防盗安全锁,也可加气动弹簧,便于打开。

      2.泵站上盖

      采用玻璃钢制成,带安全格栅、通风排气管和扶手。

      3. 玻璃钢筒体

      连续缠绕加强玻璃纤维筒体。优化设计,通过计算机控制缠绕走向和厚度,确保厚度均匀并达到设计要求。质量稳定优良,出厂前进行100%防渗漏试验,确保无泄漏。

      4.吊耳

      外部一体化吊耳易于安装。

      5.配套水泵

      配套性能优越的潜水污水泵,在设计负荷范围内,无振动和气蚀现象,运行平稳。泵的所有旋转部件(包括电机)在制造时均进行动、静平衡实验。泵运转噪音低于80dB(A)。

      自耦安装的潜污泵,配备有出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵经过导轨引导能够在泵坑顶部和自耦底座之间自由滑动。 水泵与藕合底座的密封为金属与金属之间的连接并由辅助橡胶圈密封。

      6.压力管路

      管路材料为不锈钢304。所有管路在出厂前均通过压力测试,以防泄漏。

      7.服务平台

      检修时为方便关闭阀门,泵站内置服务平台。

      8.液位传感器

      预制泵站采用压力传感器,实现泵站液位自动控制运行。

      9.智能底部设计

      经设计的预制泵站智能化底部采用下凹式结构,可抵抗地下水的压力而不变形,同时只允许少量的污水停留在泵坑,当泵再次启动时,泵坑附近的大流速可以达到自清洁的效果,免除了人工清淤。

      10.控制柜

      配合各种智能传感器,可以实现无人值守、编程控制和远程控制。可实现以下控制功能:日常放空泵站,防止沉淀;防抱死功能;防止浮渣。

      11.混凝土底板

      设计适合尺寸的混凝土底板抗浮。混凝土底板预埋地脚螺栓,用于预制泵站吊装入坑后的固定。混凝土底板可由安装方预制,可以在现场基坑直接浇筑。

      产品特点

      德诺尔在设计思路上彻底颠禮了传统的提升方式,将“固液分离““反冲洗“一体化“"智能化"等理念完美结合,设计出一系列污水提升智能设备。

      "固液分离“是将污水中的杂物与污水完全分离,使污水的叶轮永远不可能接触到它的杀手:缠绕物、硬物确保水泵的使用环境正常,使其寿命大大延长维修率降低。

      "反冲洗"是利用水泵的压力,通过精确的水力模型计算而将停留在固液分离器中的杂物反冲,排放到市政管网,同时还有一股水流在水泵压力作用下反冲洗水箱底部,使污水中的淤泥也无藏身之处,随水流被排放到室外管网。

      “一体化"是设备整体一体化结构,无需新建污水池,占地面积小,投资省。

      “智能化“是指它完全自动化运行,无须人为看护和操作》还具有各项故障自动报警功能。不锈钢耐用环保材质结构,箱体上部开进出水口,使用时连接到室外或与建筑物排水通气系统;箱体底部开有排污口,采用304不锈钢材质管道阀门,便于维修;箱体靠近顶部上侧开有孔、液位计的电缆出线孔,孔上装有便于穿线的线卡;箱体能承受相应污水处理量产生的最大压力,并且耐腐蚀。

      适用范围:用于解决低于市政管网的污水或低洼处污水的排放问题,即不能靠自身的重力作用自行排入地下污水管网的情况。

      使用环境:主要应用于别墅、洋房、高档寓所、公离、车库内等小型建筑的地下室卫生间污水及含油污量较小的家用地下室厨房污水的提升排放。

      产品实物图

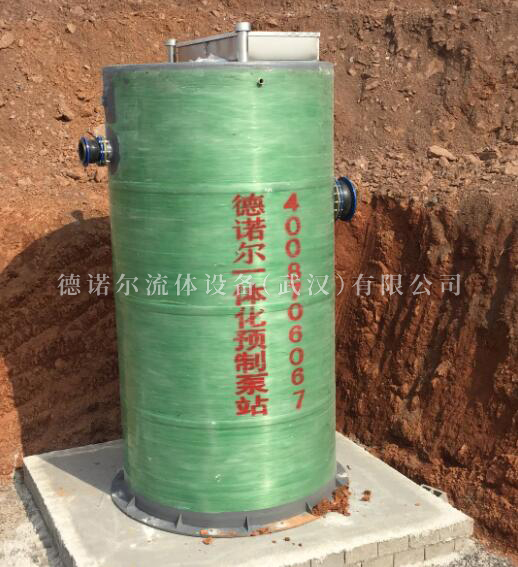

      玻璃钢地埋式一体化污水提升泵站

      玻璃钢地埋式一体化污水提升泵站

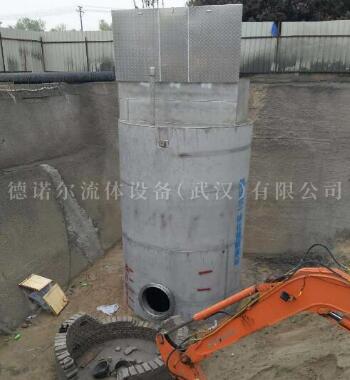

      不锈钢地埋式一体化污水提升泵站

      不锈钢地埋式一体化污水提升泵站
