名称:回转式格栅除污机

产品简介:
产品特点:
1、结构紧凑、电气控制简单、便于实现自动化控制;
2、耐腐蚀性好、能耗低、噪音小;
3、除污动作连续、排渣干净、分离效率高。
适用范围:
1.给排水工程泵站、进水口细格栅间,清除较小的悬浮物;
2.纺织、印染、屠宰、制革、造纸等工业废水的固液分离;
3.其它行业在加工中需要固液分离的机械。
    推荐星级:5星
    订购热线:400-8706-067

      产品参数

      名称回转式格栅除污机渠下设备宽度(W)
      300~3000mm
      外形最大宽度(W1)W+350mm有效栅宽(W2)W-160mm
      有效栅隙1、3、5、10、20、30、50(mm)粑齿运行速度约2m/min
      安装角度
      60°、65°、70°、75°、80°栅渠深度800~10000mm
      排渣高度400~1200mm

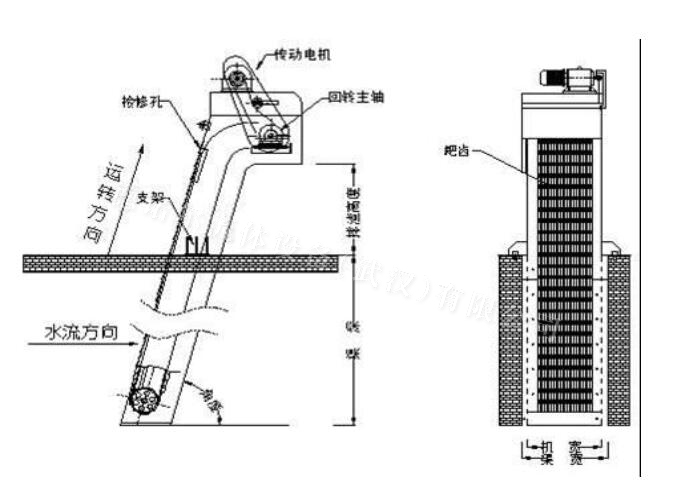

      产品结构


      回转式格栅除污机是将拦污和除污结合为一体的固定式连续除污设备。它主要有栅体、清污耙(齿耙)、传动系统三个部分组成。根据引水道底污物的情况,有时在栅体底部增设辅助栅。

      栅体部分

      由支承框架、栅面、导轨组成。三者构成传动系统的骨架,并拦截水流中的漂浮物,使其不进入前池。

      清污耙(齿耙)

      清污耙均布安装在绕栅体回转的板式滚子链上,其间距按污物的多少而确定,一般间距在1.5m-2m左右,耙齿中心距与栅条中心距相同。滚子链沿导轨绕栅体回转,带动齿耙沿栅面运动。

      传动部分

      传动系统主要有:电动机、行星摆线针轮减速机、主动链轮、驱动链(套筒滚子链)、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子和调节螺栓调节。支撑在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合,使滚子链沿导轨回转。为使两滚子链同步张紧,在左右调节轴承上设置了调节螺杆。

      产品特点

      更高效的工作能力

      自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作。

      更安全的操作环境

      设置了过载安全保护装置,在设备发生故障时,会自动停机,可以避免设备超负荷工作。

      更合理的运行模式

      可根据用户需要任意调节设备运行间隔,实现周期性运转。

      更人性化的设计

      可根据格栅前后液位差自动控制,并且有手动控制功能,以方便检修。

      更方便的设备维护

      设备结构设计合理,在设备工作时,自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。

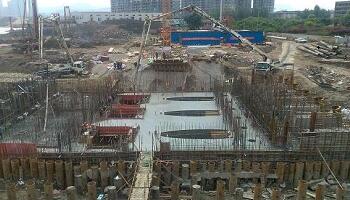

      给排水泵站工程

      给排水泵站工程

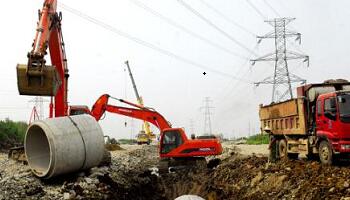

      工业废水处理

      工业废水处理

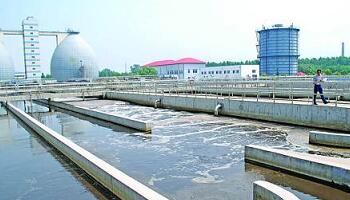

      城市污水处理

      城市污水处理

      其它行业中固液分离

      其它行业中固液分离


      1、产品可以根据客户需求进行定制,具体价格以实际询价为准。

      2、我们可以根据您提供的图纸进行定制。

      3、产品包装可以按您的要求进行定做。

      4、产品定制需要您提供完整的参数和数据尺寸以及使用工况等。


      免费报价,一年质保:
      公司为您提供专业的免费报价,成功签单后,公司承若免费保修一年。

      指导安装,现场监督:
      项目施工期间,公司派遣专业技术人员到现场进行安装指导,监督项目的顺利进行。

      调试运行,免费培训:
      项目施工完毕后,公司负责设备的调试,直到设备正常运行;并且公司安排专业人员对操作人员进行培训。
